2 Spoke Aluminum Handwheels with No Handle
Handwheels

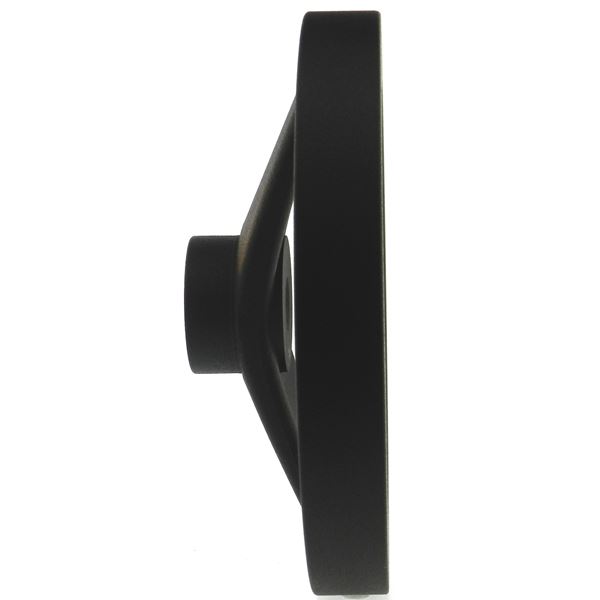

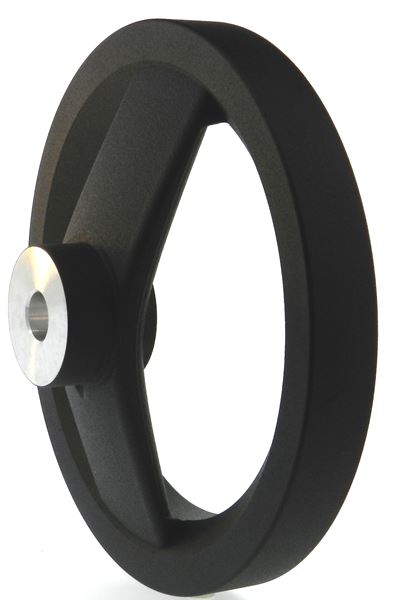

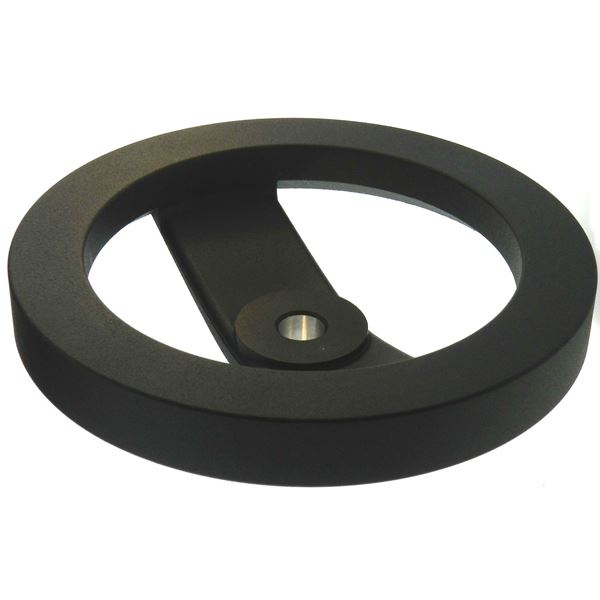

In limited space situations and or where adjustments of the highest precision are required, this two spoke aluminum handwheel from JBF National is just what you need. With its handle-less and through center spoke design, the operator's fingers and palm pass through the handwheel's center so as to yield the utmost possible hand grip, to make the minutest adjustments no problem at all. This handwheel comes finished in a fine grain black power coating, and is available in various diameters and bore sizes. Please see component diagram below.
Item # |
Dimension A |
Dimension B |
Dimension C |
Dimension D |
Dimension E |
Dimension F |
Drawings |
|---|---|---|---|---|---|---|---|
| 1AHDW-1028 1AHDW-1028/Asset/2spoked-aluminum-no-handle-handwheel-.jpg | Dimension A N/A 4 in | Dimension B N/A 1.77 in | Dimension C N/A 1.25 in | Dimension D N/A 0.750 in | Dimension E N/A 0.812 in | Dimension F N/A 3/8 in |
Drawings
![]() |
| 1AHDW-1029 1AHDW-1029/Asset/2spoked-aluminum-no-handle-handwheel-.jpg | Dimension A N/A 4 in | Dimension B N/A 1.77 in | Dimension C N/A 1.25 in | Dimension D N/A 0.750 in | Dimension E N/A 0.812 in | Dimension F N/A 1/2 in |
Drawings
![]() |
| 2AHDW-1030 2AHDW-1030/Asset/2spoked-aluminum-no-handle-handwheel-.jpg | Dimension A N/A 5 in | Dimension B N/A 1.93 in | Dimension C N/A 1.31 in | Dimension D N/A 0.750 in | Dimension E N/A 0.875 in | Dimension F N/A 3/8 in |
Drawings
![]() |
| 2AHDW-1031 2AHDW-1031/Asset/2spoked-aluminum-no-handle-handwheel-.jpg | Dimension A N/A 5 in | Dimension B N/A 1.93 in | Dimension C N/A 1.31 in | Dimension D N/A 0.750 in | Dimension E N/A 0.875 in | Dimension F N/A 1/2 in |
Drawings
![]() |
| 3AHDW-1032 3AHDW-1032/Asset/2spoked-aluminum-no-handle-handwheel-.jpg | Dimension A N/A 6 in | Dimension B N/A 2.05 in | Dimension C N/A 1.44 in | Dimension D N/A 0.780 in | Dimension E N/A 1 in | Dimension F N/A 1/2 in |
Drawings
![]() |
| 3AHDW-1033 3AHDW-1033/Asset/2spoked-aluminum-no-handle-handwheel-.jpg | Dimension A N/A 6 in | Dimension B N/A 2.05 in | Dimension C N/A 1.44 in | Dimension D N/A 0.780 in | Dimension E N/A 1 in | Dimension F N/A 5/8 in |
Drawings
![]() |
| 5AHDW-1034 5AHDW-1034/Asset/2spoked-aluminum-no-handle-handwheel-.jpg | Dimension A N/A 8 in | Dimension B N/A 2.74 in | Dimension C N/A 1.94 in | Dimension D N/A 0.937 in | Dimension E N/A 1.370 in | Dimension F N/A 1/2 in |
Drawings
![]() |
| 5AHDW-1035 5AHDW-1035/Asset/2spoked-aluminum-no-handle-handwheel-.jpg | Dimension A N/A 8 in | Dimension B N/A 2.74 in | Dimension C N/A 1.94 in | Dimension D N/A 0.937 in | Dimension E N/A 1.370 in | Dimension F N/A 5/8 in |
Drawings
![]() |
| 7AHDW-1036 7AHDW-1036/Asset/2spoked-aluminum-no-handle-handwheel-.jpg | Dimension A N/A 10 in | Dimension B N/A 2.80 in | Dimension C N/A 1.94 in | Dimension D N/A 0.937 in | Dimension E N/A 1.370 in | Dimension F N/A 5/8 in |
Drawings
![]() |
| 7AHDW-1037 7AHDW-1037/Asset/2spoked-aluminum-no-handle-handwheel-.jpg | Dimension A N/A 10 in | Dimension B N/A 2.80 in | Dimension C N/A 1.94 in | Dimension D N/A 0.937 in | Dimension E N/A 1.370 in | Dimension F N/A 3/4 in |
Drawings
![]() |
