3 Spoke Stainless Steel Handwheels with No Handle
Handwheels

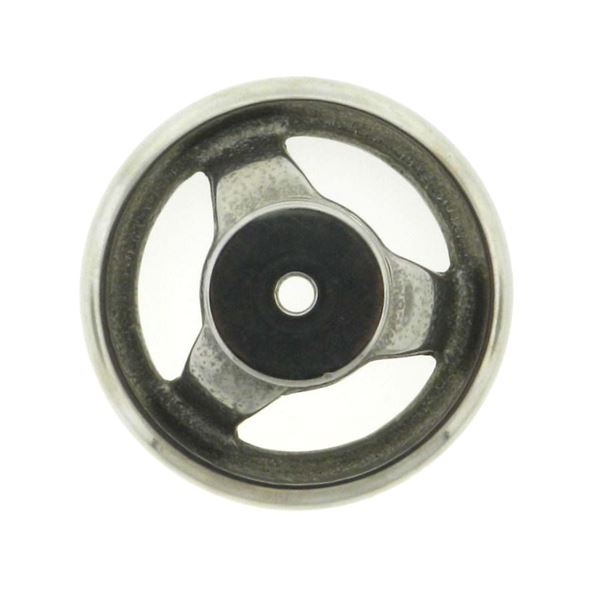

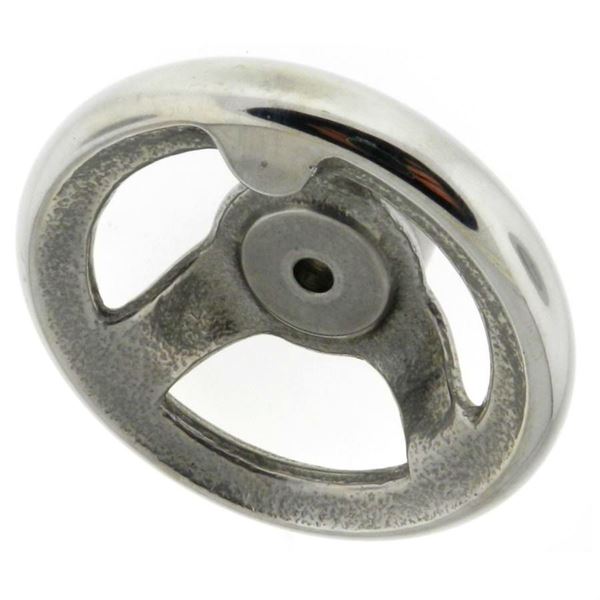

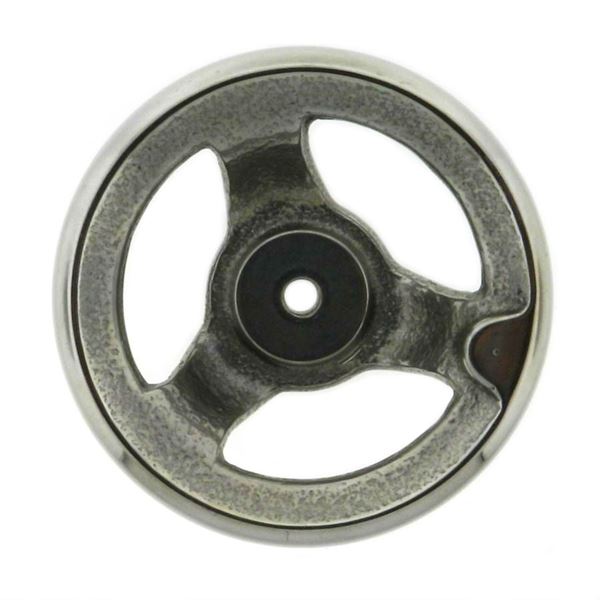

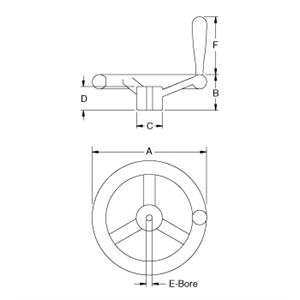

Available in a variety of sizes, this handwheel from JBF National is manufactured from the finest stainless steel. Its three spoke, center cutaway design allows for the utmost finger and palm engagement so as to maximize effectiveness in making minute adjustments while maintaining comfort. For flexibility in application, this handwheel features an oversized hub which allows for a variety of set screws, keyways, and bore sizes. Phenolic or chrome plated revolving handle available upon request. Please see component diagram below.
Item # |
Dimension A |
Dimension B |
Dimension C |
Dimension D |
Dimension E |
Drawings |
|---|---|---|---|---|---|---|
| 1SSHW-1109 1SSHW-1109/Asset/Stainless-Steel-Handwheel-a9-.jpg | Dimension A N/A 3.2 in | Dimension B N/A 1.1 in | Dimension C N/A 1.14 in | Dimension D N/A 0.67 in | Dimension E N/A 0.24 in |
Drawings
![]() |
| 2SSHW-1110 2SSHW-1110/Asset/Stainless-Steel-Handwheel-a9-.jpg | Dimension A N/A 3.9 in | Dimension B N/A 1.2 in | Dimension C N/A 1.18 in | Dimension D N/A 0.75 in | Dimension E N/A 0.32 in |
Drawings
![]() |
| 3SSHW-1111 3SSHW-1111/Asset/Stainless-Steel-Handwheel-a9-.jpg | Dimension A N/A 4.9 in | Dimension B N/A 1.2 in | Dimension C N/A 1.34 in | Dimension D N/A 0.79 in | Dimension E N/A 0.32 in |
Drawings
![]() |
| 4SSHW-1112 4SSHW-1112/Asset/Stainless-Steel-Handwheel-a9-.jpg | Dimension A N/A 5.5 in | Dimension B N/A 1.4 in | Dimension C N/A 1.42 in | Dimension D N/A 0.79 in | Dimension E N/A 0.32 in |
Drawings
![]() |
| 5SSHW-1113 5SSHW-1113/Asset/Stainless-Steel-Handwheel-a9-.jpg | Dimension A N/A 6.3 in | Dimension B N/A 1.6 in | Dimension C N/A 1.5 in | Dimension D N/A 0.87 in | Dimension E N/A 0.32 in |
Drawings
![]() |
| 6SSHW-1114 6SSHW-1114/Asset/Stainless-Steel-Handwheel-a9-.jpg | Dimension A N/A 7.9 in | Dimension B N/A 1.8 in | Dimension C N/A 1.77 in | Dimension D N/A 0.91 in | Dimension E N/A 0.32 in |
Drawings
![]() |
| 7SSHW-1115 7SSHW-1115/Asset/Stainless-Steel-Handwheel-a9-.jpg | Dimension A N/A 9.8 in | Dimension B N/A 2.0 in | Dimension C N/A 1.89 in | Dimension D N/A 1.02 in | Dimension E N/A 0.32 in |
Drawings
![]() |
