2 Spoke Polished Finish Aluminum Handwheels with No Handle
Handwheels

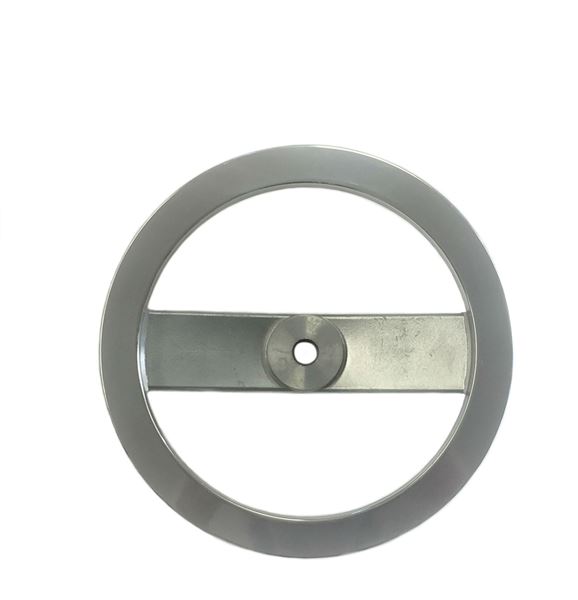

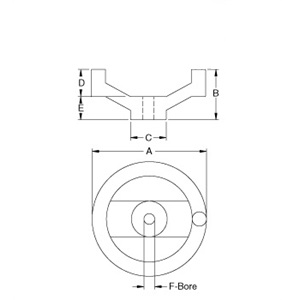

In limited space situations and or where adjustments of the highest precision are required, this polished two spoke aluminum handwheel from JBF National is just what you need. With its handle-less and through center spoke design, the operator's fingers and palm pass through the handwheel’s center so as to yield the utmost possible hand grip, to make the minutest adjustments no problem at all. Please see component diagram below.
Item # |
Dimension A |
Dimension F |
Dimension C |
Dimension D |
Dimension E |
Dimension B |
Drawings |
|---|---|---|---|---|---|---|---|
| 1PHW-100 1PHW-100/Asset/2-Spoke-Aluminum-Handwheel-without-Handle-9-.jpg | Dimension A N/A 4.92 in | Dimension F N/A 0.5 in | Dimension C N/A 1.22 in | Dimension D N/A 0.59 in | Dimension E N/A 0.71 in | Dimension B N/A 1.3 in |
Drawings
![]() |
| 1PHW-101 1PHW-101/Asset/2-Spoke-Aluminum-Handwheel-without-Handle-9-.jpg | Dimension A N/A 6.3 in | Dimension F N/A 0.5 in | Dimension C N/A 1.42 in | Dimension D N/A 0.71 in | Dimension E N/A 0.78 in | Dimension B N/A 1.54 in |
Drawings
![]() |
| 1PHW-102 1PHW-102/Asset/2-Spoke-Aluminum-Handwheel-without-Handle-9-.jpg | Dimension A N/A 6.3 in | Dimension F N/A 0.625 in | Dimension C N/A 1.42 in | Dimension D N/A 0.71 in | Dimension E N/A 0.78 in | Dimension B N/A 1.54 in |
Drawings
![]() |
| 1PHW-103 1PHW-103/Asset/2-Spoke-Aluminum-Handwheel-without-Handle-9-.jpg | Dimension A N/A 7.87 in | Dimension F N/A 0.625 in | Dimension C N/A 1.65 in | Dimension D N/A 0.81 in | Dimension E N/A 0.94 in | Dimension B N/A 1.77 in |
Drawings
![]() |
| 1PHW-104 1PHW-104/Asset/2-Spoke-Aluminum-Handwheel-without-Handle-9-.jpg | Dimension A N/A 7.87 in | Dimension F N/A 0.75 in | Dimension C N/A 1.65 in | Dimension D N/A 0.81 in | Dimension E N/A 0.94 in | Dimension B N/A 1.77 in |
Drawings
![]() |
| 1PHW-105 1PHW-105/Asset/2-Spoke-Aluminum-Handwheel-without-Handle-9-.jpg | Dimension A N/A 9.84 in | Dimension F N/A 0.625 in | Dimension C N/A 1.89 in | Dimension D N/A 0.91 in | Dimension E N/A 1.1 in | Dimension B N/A 2.01 in |
Drawings
![]() |
| 1PHW-106 1PHW-106/Asset/2-Spoke-Aluminum-Handwheel-without-Handle-9-.jpg | Dimension A N/A 9.84 in | Dimension F N/A 0.75 in | Dimension C N/A 1.89 in | Dimension D N/A 0.91 in | Dimension E N/A 1.1 in | Dimension B N/A 2.01 in |
Drawings
![]() |
