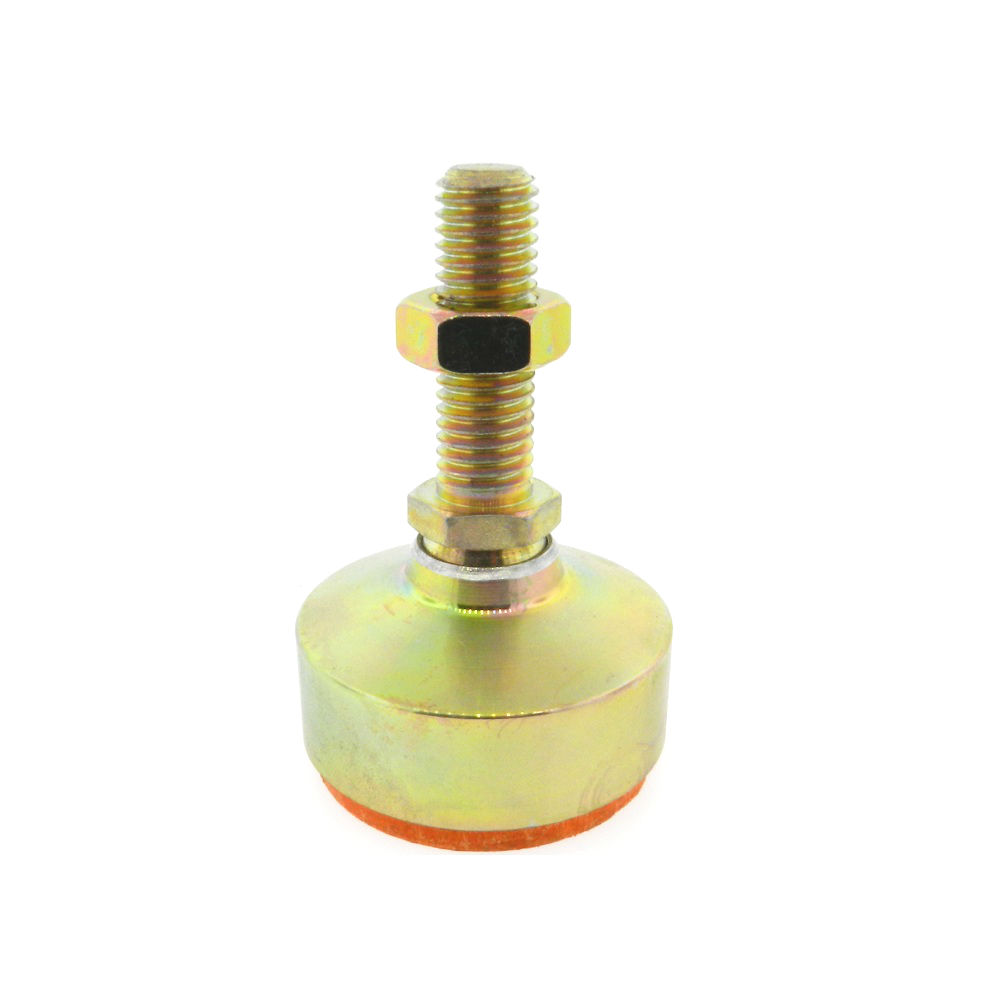

Imperial Heavy Duty Anti-Vibration Control Mounts
Leveling Pads

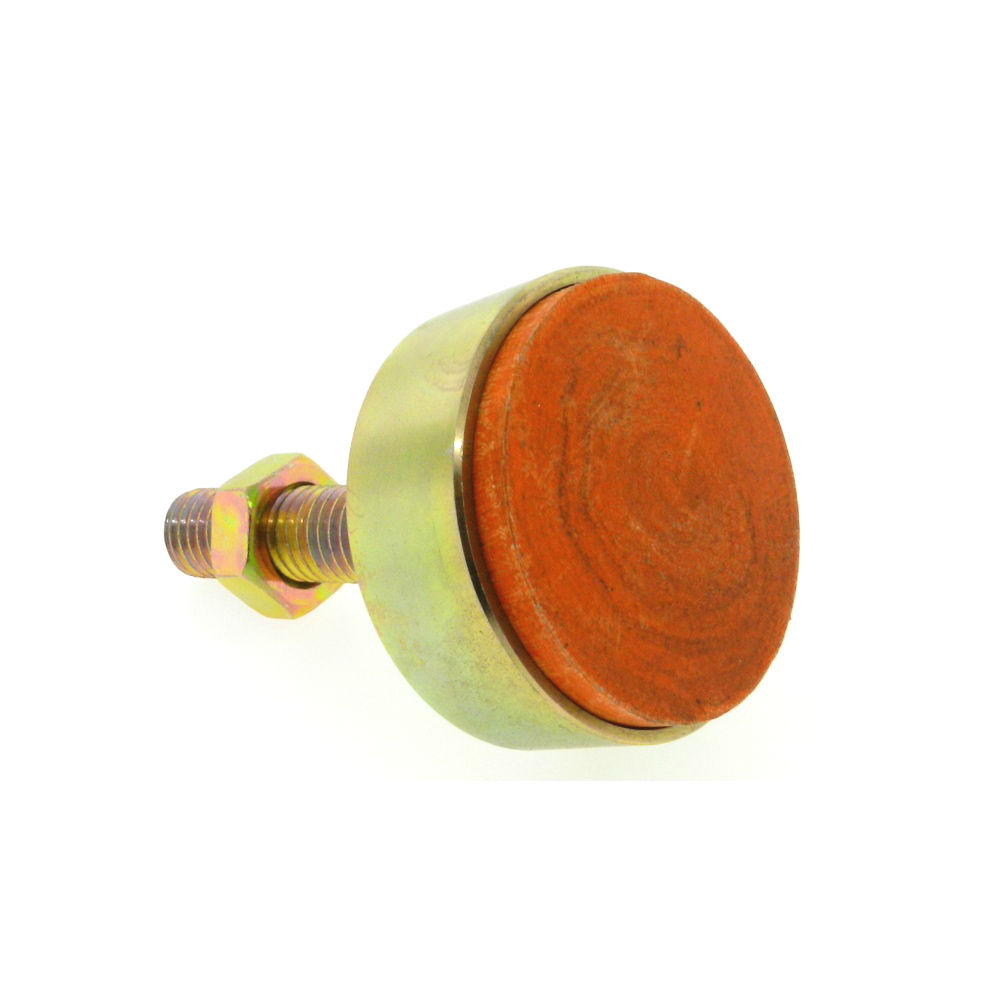

JBF National's heavy duty anti-vibration mounts are designed to reduce dangerous vibration transmissions up to 98%. To ensure durability, these control mounts are made from the highest quality steel, and to further reduce the effects of vibration, each and every one comes with a rubber anti-skid pad bonded to the bottom. These mounts are designed to keep your company's equipment and workers safe by making sure that vibration prone machinery stays put. Inch, metric, steel, and stainless steel versions available.
Item # |
Thread Size (A) |
Base Diameter (B) |
Thread Length (C) |
Total Height (D) |
Hex Size (E) |
Drawings |
|---|---|---|---|---|---|---|
| 1AMHD-1000 1AMHD-1000/Asset/Anti-Vibration-Studded-Mount-HD--1--.jpg | Thread Size (A) N/A 3/8-16 | Base Diameter (B) N/A 1-1/4 in | Thread Length (C) N/A 2 in | Total Height (D) N/A 3-1/2 in | Hex Size (E) N/A 5/8 in |
Drawings
![]() |
| 1AMHD-1001 1AMHD-1001/Asset/Anti-Vibration-Studded-Mount-HD--1--.jpg | Thread Size (A) N/A 1/2-13 | Base Diameter (B) N/A 1-7/8 in | Thread Length (C) N/A 2 in | Total Height (D) N/A 3-3/4 in | Hex Size (E) N/A 3/4 in |
Drawings
![]() |
| 1AMHD-1002 1AMHD-1002/Asset/Anti-Vibration-Studded-Mount-HD--1--.jpg | Thread Size (A) N/A 5/8-11 | Base Diameter (B) N/A 2-1/2 in | Thread Length (C) N/A 2 in | Total Height (D) N/A 3-7/8 in | Hex Size (E) N/A 7/8 in |
Drawings
![]() |
| 1AMHD-1003 1AMHD-1003/Asset/Anti-Vibration-Studded-Mount-HD--1--.jpg | Thread Size (A) N/A 3/4-10 | Base Diameter (B) N/A 3 in | Thread Length (C) N/A 2 in | Total Height (D) N/A 4-1/8 in | Hex Size (E) N/A 1-1/16 in |
Drawings
![]() |
| 1AMHD-1004 1AMHD-1004/Asset/Anti-Vibration-Studded-Mount-HD--1--.jpg | Thread Size (A) N/A 1-8 | Base Diameter (B) N/A 4 in | Thread Length (C) N/A 3-1/2 in | Total Height (D) N/A 6 in | Hex Size (E) N/A 1-3/8 in |
Drawings
![]() |
| 1AMHD-1005 1AMHD-1005/Asset/Anti-Vibration-Studded-Mount-HD--1--.jpg | Thread Size (A) N/A 1-1/4-7 | Base Diameter (B) N/A 6 in | Thread Length (C) N/A 4.00 in | Total Height (D) N/A 6-7/8 in | Hex Size (E) N/A 1-7/8 in |
Drawings
![]() |
| 1AMHD-1000SS 1AMHD-1000SS/Asset/Anti-Vibration-Studded-Mount-HD--1--.jpg | Thread Size (A) N/A 3/8-16 | Base Diameter (B) N/A 1-1/4 in | Thread Length (C) N/A 2 in | Total Height (D) N/A 3-1/2 in | Hex Size (E) N/A 5/8 in |
Drawings
![]() |
| 1AMHD-1001SS 1AMHD-1001SS/Asset/Anti-Vibration-Studded-Mount-HD--1--.jpg | Thread Size (A) N/A 1/2-13 | Base Diameter (B) N/A 1-7/8 in | Thread Length (C) N/A 2 in | Total Height (D) N/A 3-3/4 in | Hex Size (E) N/A 3/4 in |
Drawings
![]() |
| 1AMHD-1002SS 1AMHD-1002SS/Asset/Anti-Vibration-Studded-Mount-HD--1--.jpg | Thread Size (A) N/A 5/8-11 | Base Diameter (B) N/A 2-1/2 in | Thread Length (C) N/A 2 in | Total Height (D) N/A 3-7/8 in | Hex Size (E) N/A 7/8 in |
Drawings
![]() |
| 1AMHD-1003SS 1AMHD-1003SS/Asset/Anti-Vibration-Studded-Mount-HD--1--.jpg | Thread Size (A) N/A 3/4-10 | Base Diameter (B) N/A 3 in | Thread Length (C) N/A 2 in | Total Height (D) N/A 4-1/8 in | Hex Size (E) N/A 1-1/16 in |
Drawings
![]() |
| 1AMHD-1004SS 1AMHD-1004SS/Asset/Anti-Vibration-Studded-Mount-HD--1--.jpg | Thread Size (A) N/A 1-8 | Base Diameter (B) N/A 4 in | Thread Length (C) N/A 3-1/2 in | Total Height (D) N/A 6 in | Hex Size (E) N/A 1-3/8 in |
Drawings
![]() |
| 1AMHD-1005SS 1AMHD-1005SS/Asset/Anti-Vibration-Studded-Mount-HD--1--.jpg | Thread Size (A) N/A 1-1/4-7 | Base Diameter (B) N/A 6 in | Thread Length (C) N/A 4.00 in | Total Height (D) N/A 6-7/8 in | Hex Size (E) N/A 1-7/8 in |
Drawings
![]() |
