Standard Knob Retractable Plungers without Naylon Patch
Retractable Plungers

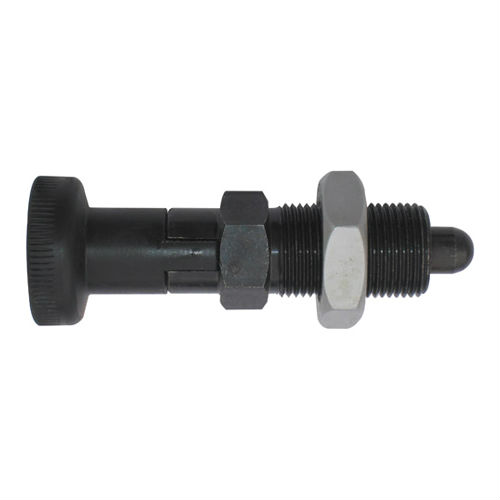

The body and threaded stud of this retractable plunger (also known as an indexing plunger) are manufactured from the highest quality steel with a knob comprised of an ultra-tough plastic. A simple 90 degree twist engages the locking element, thereby holding the plunger in the retracted position until disengaged by a reverse twist. This plunger has been designed and tested to withstand side loading.

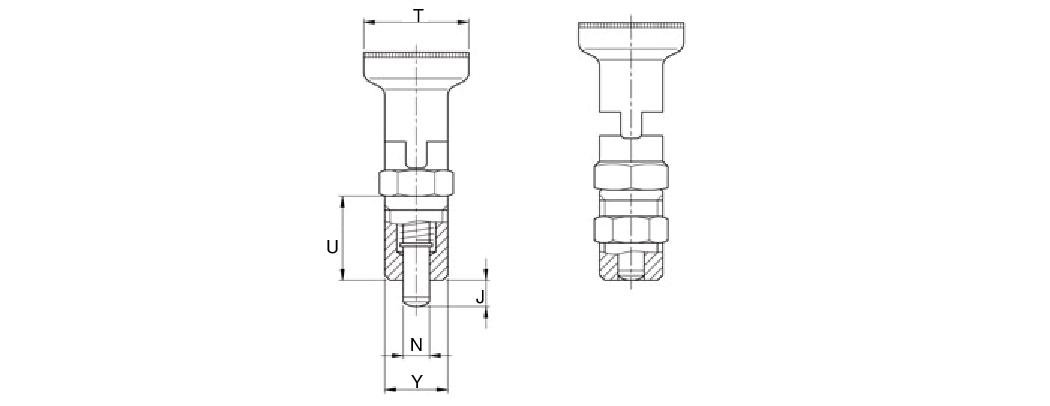

Item # |
Dimension N |
Dimension Y |
Dimension T |
Dimension U |
Dimension J |
Drawings |
|---|---|---|---|---|---|---|
| 1RP-100 1RP-100/Asset/Hand-Retractable-Plunger---Standard-Knob-Without-Patch-1A.jpg | Dimension N N/A 5 mm | Dimension Y N/A M10x1 | Dimension T N/A 21 mm | Dimension U N/A 17 mm | Dimension J N/A 5 mm |
Drawings
![]() |
| 1RP-101 1RP-101/Asset/Hand-Retractable-Plunger---Standard-Knob-Without-Patch-1A.jpg | Dimension N N/A 6 mm | Dimension Y N/A M12x1.5 | Dimension T N/A 25 mm | Dimension U N/A 20 mm | Dimension J N/A 6 mm |
Drawings
![]() |
| 1RP-102 1RP-102/Asset/Hand-Retractable-Plunger---Standard-Knob-Without-Patch-1A.jpg | Dimension N N/A 8 mm | Dimension Y N/A M16x1.5 | Dimension T N/A 31 mm | Dimension U N/A 26 mm | Dimension J N/A 8 mm |
Drawings
![]() |
| 1RP-103 1RP-103/Asset/Hand-Retractable-Plunger---Standard-Knob-Without-Patch-1A.jpg | Dimension N N/A 10 mm | Dimension Y N/A M20x1.5 | Dimension T N/A 31 mm | Dimension U N/A 33 mm | Dimension J N/A 10 mm |
Drawings
![]() |
